RF-keevitatud jahuti seljakott Tootja: õmblusteta veekindel konstruktsioon

Kaks tehast võivad öelda "RF keevitatud" ja tarnida täiesti erineva töökindlusega tooteid. Protsess ei ole garantii - protsessi juhtimine on. Raadiosagedusliku keevisõmbluse määrab kitsas võimsuse, rõhu ja aja aken, mis mõjub konkreetsele materjalile, rakendatakse kuluva tööriista abil ning see tekitab defekte, mis on nähtamatud, kui kott on kokku pandud ja vooderdatud. See teebki keevitamise pigem võimaluseks kui ostuks: erinevus keevitava tarnija ja keevitava tarnija vahelkorratavaltilmneb kuid hiljem, põllul, lekkena.Sealukk(YiFuLong Outdoor Gear Co., Ltd.) keevitab isoleeritud jahutuskotte oma RF-liinidel ja see juhend kirjeldab, kuidas õmblusteta veekindlat korpust tegelikult kontrollitakse, testitakse ja kontrollitakse.

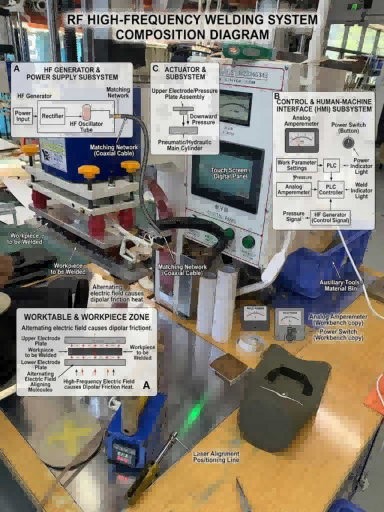

Millest RF-keevitusliin koosneb

Seadmete mõistmine muudab kvaliteediküsimused ilmseks. RF-keevitusseade on väike süsteem, mis koosneb üksteisest sõltuvatest osadest:RF-generaator, mis tekitab elektromagnetvälja, pneumaatiline või hüdrauliline press, mis rakendab kinnitusjõudu, ülemine elektrood, mis rakendab jõudu ja toetab sidumist läbi jahutus- ja tahkumisetapi, elektroodid või tihendusvormid, mis puutuvad kokku materjaliga ja määravad keevisõmbluse kuju, juhtseade, mis haldab kõiki keevitusparameetreid, ja raadiosageduslik operaatorit varjestav korpus.

Tööriistad väärivad erilist tähelepanu, sest seal võidetakse või kaotatakse järjepidevus. Nagu sama allikas kirjeldab kvaliteediahelat, toetub see sellelekalibreeritud generaatori väljund, korralikult projekteeritud ja hooldatud tihendusvormid, kontrollerisse salvestatud valideeritud keevitusretseptid ning näidisõmbluste rutiinne eemaldamise ja purunemise testimine.Pange tähele, et kolm neist neljast on pidevad distsipliinid, mitte ühekordsed ostud. Protsessi patendiarutelu muudab tööriistade panused selgeks:suuremate õhukese materjali tükkide kokkukeevitamiseks on vaja madala tolerantsiga töödeldud tööriistu ja kui tööriist moondub või laguneb, võib tulemuseks olevate keevisõmbluste kvaliteet ja konsistents kahjustada saada.

RF pole ka ainus keevitustee ja aus võrdlus aitab:RF toodab tavaliselt tugevamaid ja puhtamaid õmblusi ning sobib keerukate stantsitud kujundite ja suuremahulise tootmisega, samas kui kuum õhk on mitmekülgsem pikkade pidevate õmbluste ja välipaigalduse jaoks.Külmakoti jaoks – vormitud, kindla mahuga toode – RF on sobiv valik.

Parameetrid, mis määravad keevisõmbluse – ja miks need triivivad

RF keevisõmblust juhib väike kogum muutujaid: raadiosageduslik võimsus, kinnitusrõhk, keevisõmbluse aeg ja jahutusaeg, mida rakendatakse kindlaksmääratud materjali paksusele konkreetse stantsi kaudu. Seadke need õigesti ja liidese polümeerketid takerduvad sidemesse, mis võib ületada aluskanga tugevuse. Pange need kummaski suunas valesti ja õmblus on kas kaitstud või kuumuse tõttu kahjustatud.

Temperatuurikontroll on selle kõige all olev distsipliin. Tööstusharu kasutab pigem instrumenteeritud seiret kui operaatori hinnangut –andurid mõõdavad materjali ja keevitusala temperatuuri ning edastavad reaalajas andmeid tagasi, et reguleerida RF-energia väljundit, kasutades laialdaselt kasutatavaid termopaare, mis on sageli otseseks mõõtmiseks manustatud keevitusvormi.Põhjus, miks täpsus on oluline, on selgelt välja toodud samas allikas:täpne temperatuurikontroll on RF-keevitamisel kriitiline, et tagada tugevad sidemed ja materjali terviklikkus.

Parameetrid triivivad ka üle tootmistsükli, mistõttu vajab tehas pigem hooldusrütmi kui ühekordset seadistamist. Praktiku juhised on konkreetsed:kontrollige elektroode iga päev süsiniku kogunemise suhtes, soojendage generaatorit enne esimest tootmistsüklit ja dokumenteerige korduvuse tagamiseks igakuised kalibreerimised.

Defektid ja nende põhjused

Kasulik viis keevitusseadmete tarnija üle otsustamiseks on see, kas ta oskab nimetada oma rikkerežiime ja nende põhjuseid. Levinud RF-keevitusdefektid on hästi kataloogitud:nähtavad sümptomid on põletused, kaar, nõrgad sidemed ja ebaühtlased õmblused – kaar ja põlemine on tavaliselt tingitud ülepingest, saastunud elektroodidest või halvast maandusest, mis on fikseeritud võimsuse vähendamise, elektroodide põhjaliku puhastamise ja maanduse kinnitamisega, samas kui ülekuumenemine on seotud kuumuse kogunemise, kulunud katete või ebaõigete jahutustsüklitega.

Diagnoos on meetod, mitte aimdus. Valdkonnas kasutatavat struktureeritud lähenemist tasub teada, sest see on täpselt see, mida ostja soovib, et tehas teeks, kui partii läheb valesti:tuvastage nähtav sümptom, eraldage muutujad (pinge, rõhk, aeg, materjali joondus) ja reguleerige algpõhjuse kinnitamiseks korraga ainult ühte muutujat.

Tööriistade seisukord põhjustab veel ühe klassi defekte. Õmbluste keevitamisel üldiseltkosmeetilist ja funktsionaalset kvaliteeti vähendavad liigsed süvendid ja pinnajäljed on tavaliselt põhjustatud liigsest keevisõmbluse kuumusest, sobimatust keevitusjõust, defektsetest või armistunud elektroodide esikülgedest ja elektroodide nihkest.Jahedamal seljakotil ei näe armistunud stants lihtsalt halb välja – õhuke või märgistatud keevisliin on tulevane lekketee.

Kuidas keevisõmblust tegelikult testitakse

See on jaotis, millest ostja peaks kõige rohkem hoolima, sest see on ainus osa, mis annab tõendeid. RF valmistamisel on standardsed kolm destruktiivset ja mittepurustavat meetodit:koorimiskatse, mille käigus hinnatakse õmbluse tugevust koorimispingutusega; purunemiskatse, mille käigus keevitatud materjalile avaldatakse suurenevat rõhku kuni selle purunemiseni, et hinnata maksimaalset survevõimet; ja lekkekatse, mis on oluline toodete puhul, mis peavad olema õhu- või veekindlad, kasutades probleemide tuvastamiseks sageli õhurõhku ja seebivet.Rutiinne praktika ühendab kaks esimest proovivõtuga -kvaliteeti säilitatakse proovikeevisõmbluste rutiinse koorimise ja purunemise testimise abil.

Laiem keevituskvaliteedi põhimõte kehtib ka siin ja see on hea lepinguline harjumus:joonised ja spetsifikatsioonid peaksid selgelt määratlema nõutavad katsemeetodid ja aktsepteerimiskriteeriumid, mis põhinevad osade projekteerimisel ja teenindusnõuetel.Teisisõnu, "veekindel" ei ole test. "IPX7, kontrollitud täieliku sukeldumise teel, proovist võetud õmbluste koorumistestiga määratletud aktsepteerimiskriteeriumi järgi" on.

Miks Cooler on raske juhtum?

Jahedam seljakott on tootespetsiifilistel põhjustel nõudlikum keevisõmblus kui enamik pehmeid kaupu. Õmblus on jää ja sulavee raskuse, mitte ainult aeg-ajalt käitlemise tõttu püsiva koormuse all. Kott painutatakse ja volditakse märjaks ning seejärel hoitakse, nii et keevisõmblus töötatakse täpselt sellistes tingimustes, mis tekitavad sidet. Paneelivirn on paks – kest, kinnise elemendiga vahtsein, toidukvaliteetne vooder –, mis muudab vuugi kaudu soojuse arenemist võrreldes ühekihilise kanga keevitamisega. Ja sulgur peab integreeruma keevitatud korpusega, nii et tõmblukk või rullkate tuleb ühendada sama pideva nahaga, mitte sellele lisada.

Seetõttu ei saa jahuti keevisõmbluse kontrollimine piirduda õmbluse prooviga. Mõttekas test on valmistootel: kokkupandud koti täielik vettekastmine, mis on ainus viis tõestada, et korpuse keevisõmblused, sulguri integreerimine ja voodri kinnitus hoiavad kõik koos ühe ümbrisena. Selle aluseks oleva keevitusteaduse ja õmmeldud ja teibitud konstruktsiooniga võrdlemise kohta vtVeekindel jahuti seljakott Tootja: HF-keevitatud, õmblusteta konstruktsioonid; selle kohta, miks kesta materjal määrab keevitatavuse, vtTPU jahuti seljakoti tootja: miks on kesta materjal oluline?.

Kuidas Sealock oma keevitamist juhib

Sealukkkeevitab isoleeritud pehmeid kotte sagedusel 27,12 MHz kolmes kõrgsageduskeevitustehases Dongguanis Hiinas ja Ho Chi Minhis Vietnamis ning on seda teinud alates 2003. aastast. Juhtelemendid, mis on olulised:

Nende loetlemise mõte ei seisne selles, et ostja peaks neid usaldama – need on konkreetsed asjad, mida tasub igal keevitusseadmete tarnijal video või auditi käigus demonstreerida. Kontrolliprotseduur on hõlmatudOEM-i pehme jahuti seljakoti tootja valimine: ostja kontrollnimekiri.

RF-keevitatud jahutusseljakotid

Tõelised keevitatud konstruktsioonid, mis on valitud pigem sobivuse kui asetuse järgi:

Pilt	Mudel	Keevitada & tihendada	Link
	22L IPX7 jahuti seljakott (SL-I280)	27,12 MHz keevitatud õmblusteta korpus, integreeritud õhukindel tõmblukk, IPX7	Vaade
	Veekindel pehme jahutusseljakott	Täielikult keevitatud TPU korpus	Vaade
	Isoleeritud jahuti seljakott, vormitud kaas (SL-E050B)	HF-keevitatud korpus, vormitud kaas ja tõmblukuga sulgur	Vaade
	Tünni isolatsiooniga jahuti seljakott (SL-I309)	HF-keevitatud korpus, ümberpööratava kaanega lukuga ülaosa	Vaade

插图 2（品控节·焊缝检测三法图）：三格并列展示焊缝验证方法：①剥离测试(手/夹具拉开焊缝，检查是否母材先破而非焊缝先开) ②爆破/加压测试(充气加压至破裂，记录承压上限) ③泄漏测试(充气后涂肥皂水观察气泡/或成品整包浸水)。右侧标注"抽样比例与合格判定须写入规格书"，并附成品浸水检测台实拍.
建议 alt:"Kolm raadiosagedusliku keevisõmbluse kontrollimeetodit jahutuskottide jaoks: koorimiskatse, purunemissurvekatse ja lekke- või sukelduskatse"

OEM & ODM keevitatud konstruktsioonidel

Keevitusvõime teeb nõudliku eritellimustöö võimalikuks ja raske juhend on pigem teretulnud kui probleem. Lisaks värvile ja logole töötab Sealock välja visandi, näidise, IPX-i sihttaseme või täieliku jõudluse spetsifikatsiooni põhjal – kujundab mustri õige keevisõmbluse vahevaruga, keevitustööriistad, isolatsioonikonstruktsiooni, sulguri integratsiooni ja riistvara, mis vastavad sellele, seejärel tõestab seda enne tootmist sukeldamisega. Keerulised keeviskonstruktsioonid, spetsiaalsed keevitavad materjalid, kõrgetasemeline isolatsioon kuni VIP-vaakumpaneelideni ja aerogeelini, õhutihe tõmbluku integreerimine ja ranged vastavuseesmärgid on kõik hõlmatud. Algne arendus kestab proovivõtu etapis kauem, seega broneerige enne käivitamiskuupäeva. VaataOEM-i pehmed jahedamad seljakotid: mida saate kohandada peale logo ja värvijaODM-i pehme jahuti seljakoti tarnija: disaini juhitud, põhjalik arendus.

KKK: RF-keevitatud jahuti seljakotid

K: Kas RF-keevitus on sama mis HF-keevitus?

V: Jah – raadiosageduslik keevitamine, kõrgsageduskeevitus ja dielektriline keevitamine kirjeldavad sama protsessi, mille käigus elektromagnetväli (tavaliselt 27,12 MHz) ergastab materjalis olevaid polaarseid molekule, nii et see kuumeneb seest ja paneelid sulavad liideses kokku. Erinevad nimetused on tööstuse konventsioon, mitte erinevad tehnoloogiad.

K: Kuidas ma tean, et tarnija keevisõmblused on tegelikult head?

V: Küsige, millised testid annavad tõendeid. Standardmeetoditeks on õmbluse tugevuse eemaldamise katse, survetugevuse lõhkemistesti ning õhurõhu ja seebiveega lekkekatse – pigem rutiinse proovivõtmise kui ühekordse kontrolliga. Jahuti puhul on otsustavaks katseks valmis koti täielik sukeldumine, sest see kontrollib koos korpuse keevisõmblusi, sulguri integreerimist ja voodri kinnitust. Katsemeetodid ja aktsepteerimiskriteeriumid tuleks spetsifikatsiooni sisse kirjutada.

K: Mis põhjustab keevisõmbluse ebaõnnestumise?

V: Tavaliselt on probleem pigem parameetri või tööriistade kui protsessi enda probleem: ebapiisav võimsus, rõhk või keevitusaeg tekitab nõrga sideme; liigne pinge, saastunud elektroodid või halb maandus põhjustavad kaare teket ja põletusi; ja armistunud või valesti joondatud elektroodipinnad tekitavad süvendeid ja õhukesi laike, mis muutuvad lekketeedeks. Seetõttu on elektroodide igapäevane kontroll ja dokumenteeritud kalibreerimine sama olulised kui masin.

K: Miks on jahutit raskem keevitada kui tavalist veekindlat kotti?

V: Õmblus kannab jääst ja sulaveest tulenevat püsivat koormust, kott on painutatud ja hoitakse niiskena, paneelivirn on paks (kest, vahtsein, vooder), mis muudab soojuse arenemist läbi liitekoha, ja sulgur peab olema keevitatud korpusesse integreeritud, mitte selle külge kinnitatud. See kombinatsioon on põhjus, miks valmistoote keelekümblustestimine, mitte ainult õmbluste proovide võtmine, on mõttekas valideerimine.

K: Kas mis tahes veekindlat kangast saab RF-keevitada?

V: Ei. RF-keevitus töötab ainult polaarsetel termoplastidel – TPU, PVC, PU, ​​EVA ja kaetud nailonidel –, samas kui polüetüleeni ja polüpropüleeni ei saa üldiselt ilma lisanditeta sel viisil keevitada. Seetõttu on tõeliselt õmblusteta jahuti ehitatud TPU-lamineeritud kestale: materjal, mis muudab selle veekindlaks, muudab ka õmblused keevitatavaks.

Siin tsiteeritud protsessiparameetrid, defektide põhjused ja katsemeetodite kirjeldused kajastavad 2026. aasta keskpaiga seisuga avalikult kättesaadavaid RF-keevitustööstuse ja inseneriallikaid; tegelikud seadistused, vastuvõtukriteeriumid ja tulemused sõltuvad materjalist, tööriistadest ja seadmetest. Enne tootmist kinnitage oma spetsifikatsioonis testimismeetodid ja aktsepteerimiskriteeriumid.
