Temperatuurimuutused viimase miili kohaletoimetamise ajal põhjustavad ebaproportsionaalselt suure osa iga-aastastest külmaahela kadudest – riknenud vaktsiinid, ohustatud bioloogilised ravimid, tagasilükatud esmaklassiliste mereandide saadetised. Isoleeritud kott selle keti lõpus on tavaliselt viimane asi, mida hinnatakse ja esimene koht, kus rike tegelikult ilmneb.
Meditsiinilogistika, bioravimite turustamise ja esmaklassilise toidu kohaletoimetamise allhankejuhtide ja tootedirektorite jaoks ei ole insenertehniline küsimus selles, kas pehme jahuti näeb välja adekvaatne, vaid see, kas ehitusmeetod on tegelikult võimeline hoidma kontrollitud temperatuuri keskkonda 48–72 tundi reaalsetes käsitsemis- ja keskkonnatingimustes. Vastus sõltub kolmest asjast: kuidas õmblused on ehitatud, mida teeb isolatsioon märjaks saades ja kas kandevõimega kokkupuutuvad materjalid vastavad rakenduses nõutavatele vastavusstandarditele.
Miks õmmeldud konstruktsioon konstruktsiooniliselt ei ühildu külmaahela nõuetega?
Õmmeldud pehmete jahutite probleemid külmakettide rakendustes ei ole tarbija mõistes jõudlushäired – soe jook, sulanud jääkott. Need on struktuursed rikkerežiimid, mis ohustavad samaaegselt nii termilist terviklikkust kui ka bioloogilist ohutust.
Iga nõel, mis läbib veekindla membraani, tekitab perforatsiooni. Tüüpiline õmblus tekitab mitusada sellist perforatsiooni õmbluse pikkuse meetri kohta. Õmblusteip katab need augud stabiilsetes ja madala pingega tingimustes piisavalt. Külmahela kasutamisel tekkiva termilise tsükli korral – korduvad üleminekud külmlao, ümbritsevate laadimiskeskkondade ja sõidukite lastiruumide vahel – paisuvad ja tõmbuvad kleeplindid erineva kiirusega kui aluseks olev TPU. Aja jooksul ja sageli ühe saadetise elutsükli jooksul liimimise servad tõusevad ja nende all olevad perforatsioonid muutuvad aktiivseteks lekketeedeks.
Järgnevad kaks tagajärge ja need ühendavad üksteist.
Esimene on soojussild. Kahjustatud õmblused võimaldavad külmal õhul välja pääseda ja ümbritseval soojusel imbuda õmblusjoonele – täpselt kohtadesse, kus struktuurne nõrkus ja termiline haavatavus langevad kokku. Jää peetumisajad ei vähene mitte seetõttu, et isolatsioon on halvenenud, vaid seetõttu, et kest ei ole enam hermeetiliselt suletud. Kontrollitud katsetingimustes 48-tunnise jää kinnipidamiseks mõeldud kott võib reaalses logistilises käitlemises pakkuda 20 tundi.
Teine on bioloogiline oht, millele pööratakse vähem tähelepanu, kuid millega kaasneb tegelik vastavusrisk. Kui sulanud kondensaat või kasuliku koormuse niiskus imbub läbi kahjustatud õmbluse voodri ja isolatsioonivahu vahele, ei saa see ära voolata ega kuivada. Suletud, pimedas ja niiskes keskkonnas voodri ja vahu vahel järgneb hallitus ja bakterite kasv ennustatavalt. Meditsiinitranspordis või värske toidu logistikas kasutatavate kottide puhul ei ole tegemist abstraktse saastumise riskiga – see on rakenduses nõutavate sanitaarstandardite otsene rikkumine ja vastutus, mis lasub tootel oleva kaubamärgiga.
Need on ehitusmeetodi struktuursed tulemused, mitte kvaliteedikontrolli tõrked. Hästi valmistatud õmmeldud jahutil on samad tõrketeed kui halvasti valmistatud jahutil; tõrke ajakava erineb, tõrkerežiim mitte.
RF-keevitus sagedusel 27,12 MHz: kuidas hermeetiline tihend tegelikult saavutatakse
Raadiosageduslik (RF) keevitamine – mida nimetatakse ka kõrgsagedus- või HF-keevituseks – lahendab õmmeldud õmbluse probleemi, kõrvaldades õmbluse kui eraldiseisva konstruktsioonielemendi. Ühenduspiirkonnast saab pigem pidev materjal, mitte kaks keermega koos hoitud paneeli.
Protsess toimib pigem sisemise kuumutamise kui pinnajuhtivuse kaudu. Kui TPU materjalid asetatakse vahelduvasse elektromagnetväljasse sagedusel 27,12 MHz – tööstuslikuks kasutamiseks mõeldud ISM sagedusalaRF-keevitusseadmed – TPU-s olevad polaarsed molekulid püüavad iga välja võnkumisega ümber joonduda: ligikaudu 27 miljonit korda sekundis. Sellest molekulaarsest liikumisest tulenev hõõrdumine tekitab keevistsoonis kogu materjali ühtlaselt soojust. Samaaegselt rakendatava pneumaatilise rõhu all saavutab kahe paneeli vahelise liidese materjal sulamistemperatuuri ja kihid ühinevad molekulaarsel tasemel.
Kui väli eemaldatakse ja materjal püsiva rõhu all jahtub, on kahe algse paneeli liides struktuurselt kadunud. Keevisõmbluse tsoon koosneb ühest materjalist. Destruktiivse tõmbekatse korral puruneb see tsoon tavaliselt aluskangas enne, kui keevisliin ise järele annab – keevisõmblus ei ole nõrk koht.
Spetsiaalselt külmakettide rakenduste jaoks pakub see ehitusmeetod hermeetilise sisemise basseini, millel pole läbipääsuteid. Puuduvad nõelaaugud, lindi servad ega volditud õmbluskanalid, kuhu vedelikud võivad koguneda. Siledat, pidevat TPU sisepinda saab pühkida või steriliseerida meditsiiniliste desinfektsioonivahenditega, ilma et peaksite muretsema kahjustatud õmbluse tungimise pärast. Kondensatsioon, sulanud jäävesi ja mahaloksunud meditsiinilised vedelikud jäävad pinnale – need ei rända isolatsiooniõõnsusse. See on bioloogilise ohutuse väite struktuurne alus, mitte ainult TPU materiaalne omadus.
Sama ehitusloogika kehtib hüdrostaatilise jõudluse väite kohta. RF-keevitatud pehme jahuti, mis on korralikult valmistatud ja testitud, hoiab 1,0 baari siserõhku, ilma et ühestki õmblusest või sulgemispunktist tekiks mikromullid. See vastab 10-meetrise veesamba hüdrostaatilisele rõhule – tunduvalt kaugemale logistilise käitlemise füüsilisest pingest – ja kinnitab, et hermeetiline tihend püsib nõudlikumates tingimustes, kui mis tahes viimase miili tarnestsenaarium tekitab.

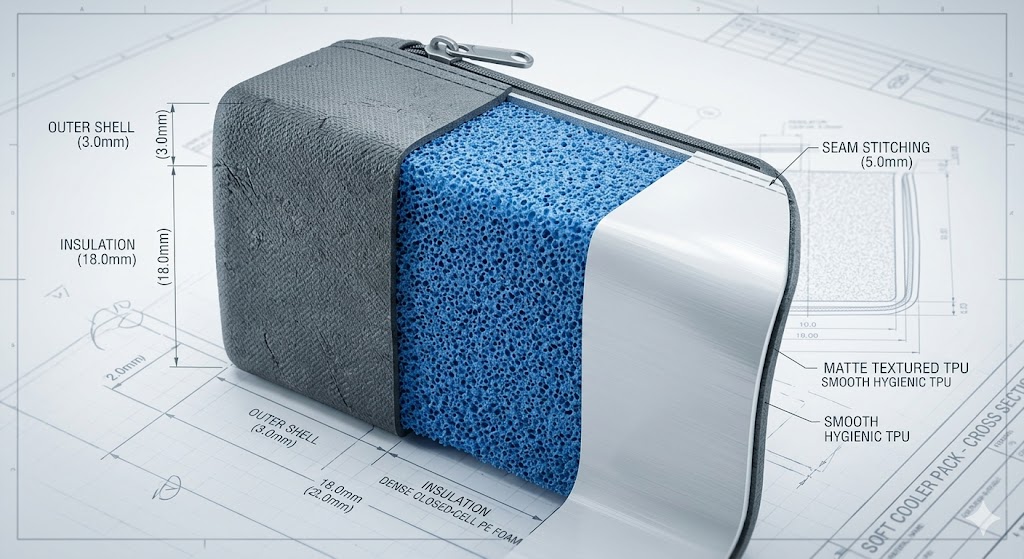

Kinnise rakuga vaht: soojustehnika 48-72-tunnise ooteaja taga
Hermeetiline väliskest lahendab õmbluse rikke probleemi. Kontrollitud temperatuuride hoidmine 48–72 tundi ebasoodsates keskkonnatingimustes nõuab, et isolatsioonikiht teeks oma tööd pidevalt – see tähendab, et see peab jätkama oma tööd ka siis, kui see märjaks saab.
Avatud rakuga vaht on omavahel seotud sisestruktuuriga. Kui niiskus siseneb – kondenseerumise, väiksemate voodrikahjustuste või korduvate laadimistsüklite niiske keskkonna tõttu – levib see läbi vahtmaatriksi ja jääb sinna. Märg avatud rakuga vaht kaotab kiiresti soojustakistuse; kinni jäänud gaasi isoleeriv toime asendub vee soojusjuhtivusega. Kuivas seisukorras jääpeetuse testimise järgi hinnatud koti puhul on põllu jõudlus oluliselt halvem, kui isolatsioon on niiskust imanud.
Meditsiinilistes pehmetes jahutites kasutatakse suure tihedusega suletud pooridega vahtkummi – NBR (nitriilbutadieenkummi) või esmaklassilist kõrge tihedusega EVA-d on asjakohased klassid –, kus iga gaasimull on oma naabritest täielikult suletud. Soojusülekanne vahus konvektsiooni kaudu on välistatud, kuna rakkude vahel puudub õhu või vedeliku liikumise rada. Juhtivat soojusülekannet minimeerib iga suletud elemendi gaasitäitmine. See annab mõõdetavalt kõrgemad R-väärtused kui samaväärse paksusega avatud elemendiga alternatiivid.
Niiskuse käitumine on sama oluline. Kinnise rakuga vaht on oma olemuselt materjali tasemel veekindel – suletud rakustruktuur takistab füüsiliselt vee imendumist olenemata kokkupuutest. Kotil, mille sisemine kondenseerumine toimub 72-tunnise saadetise jooksul, on isolatsioon sama R-väärtusega kell 72 kui esimesel tunnil. See järjepidevus muudab 72-tunnise temperatuuri hoidmise spetsifikatsioonid pigem saavutatavaks ja kontrollitavaks, mitte püüdlikuks.
Rakenduste jaoks, mis nõuavad spetsiifilisi temperatuuriaknaid – 2 °C kuni 8 °C bioloogiliste ainete puhul, miinus nulli teatud ravimite puhul – saab vahu tiheduse, vahu paksuse ja faasimuutuse materjali mahu kombinatsiooni konstrueerida nii, et see säilitaks kindlaksmääratud keskkonnatingimustes kindlaksmääratud vahemiku. See on spetsifikatsioonivestlus, mitte fikseeritud tooteparameeter; kõik asjakohased muutujad on tootmisraamistikus häälestatavad.
Struktuurne eelis on teisejärguline, kuid väärib märkimist just meditsiiniliste rakenduste puhul: suure tihedusega suletud pooridega vaht tagab habrastele viaalidele, klaasmahutitele ja eeltäidetud süstaldele olulise löögikaitse ilma jäika väliskesta nõudmata. Vaht toimib jaotatud amortisaatorina kogu koormuse ulatuses, vähendades maksimaalseid löögijõude mis tahes kontaktpunktis.
TPU materjali spetsifikatsioonid: mida FDA ja REACHi vastavus tegelikult nõuab
Meditsiinitranspordis või toidulogistikas kasutatavate pehmete jahutite puhul peab kasuliku koormaga otseses või kaudses kontaktis olev materjal vastama määratletud regulatiivsetele standarditele – mitte ainult vältima kõige ilmsemaid probleemseid aineid, vaid ka dokumenteeritud vastavust konkreetsele rakendusele.
Meditsiiniliste pehmete jahutite väliskesta ja sisevooderduse asjakohane materjal on 840-Denier TPU-ga kaetud nailon. PVC on pärand alternatiiv ja oluliselt odavam; see on ka üha enam kokkusobimatu regulatiivse keskkonnaga, milles need tooted töötavad. PVC plastifikaatorid (tavaliselt ftalaadipõhised) on California ettepaneku 65 ja EL-i REACH-määruste kohaselt piiratud. PVC muutub hapraks ka madalatel temperatuuridel, mis tekitab materjali terviklikkuse ohtu külmaahela rakendustes, mis kasutavad kuiva jääd või jõuavad miinusesse lastikeskkonda.
TPU väldib mõlemat probleemi. See säilitab paindlikkuse kuni -30°C, mis katab kõik külmaahela temperatuurinõuded. See ühildub BPA- ja PFAS-vabade koostistega ning toidukvaliteediga TPU-klassid vastavad FDA-le ka otsesel kokkupuutel toiduga. Konkreetselt sisevoodri – jääga, jääpakkidega ja potentsiaalselt kasuliku koormaga kokkupuutuva pinna – puhul on FDA-ga ühilduv, BPA-vaba antimikroobne TPU materjali spetsifikatsioon, mis vastab meditsiini- ja toidulogistika nõuetele.
TPU keemilise vastupidavuse profiil on oluline ka meditsiinilistes rakendustes: see talub kontsentreeritud desinfitseerimisvahendeid, mida kasutatakse kasutustevaheliseks steriliseerimiseks, sealhulgas alkoholipõhiseid lahuseid, mis aja jooksul halvendavad vähem vooderdusmaterjale. Vooder, mida saab saadetiste vahel agressiivselt maha pühkida ilma pinda kahjustamata, säilitab oma hügieenilised omadused kogu toote realistliku kasutusea jooksul, mitte ainult esmasel kasutuselevõtul.
Meditsiiniliste külmahela rakenduste originaalseadmete tootja partneri hindamisel hõlmab asjakohane dokumentatsioon FDA sisevooderdiste materjalide vastavussertifikaate, REACH-i katsearuandeid, mis kinnitavad piiratud ainete puudumist, ja BPA/PFAS-i vabade materjalide deklaratsioone, mis on spetsiifilised tootmispartiile – mitte ainult tarnija üldisele materjalisarjale. Need dokumendid peaksid olema nõudmisel kättesaadavad standardmaterjalide kaasamise osana, mitte konkreetse auditipäringu alusel.
OEM-partneri valimine meditsiinilise külmaahela rakenduste jaoks
Tehnilised nõuded ehtsale meditsiinilisele pehmele jahutile – RF-keevitatud hermeetiline konstruktsioon, suletud rakuga vahtplastist isolatsioon, FDA-ga ühilduvad TPU vooderdised – on täpselt määratletud. Erinev on see, kas konkreetne tootmispartner täidab neid nõudeid protsessidistsipliini ja dokumentatsiooni infrastruktuuriga, mida nõuavad meditsiini- ja toidulogistikarakendused.
Auditi küsimused on olulised: kas rajatise survetesti õmblused on ühiku kohta või partii proovide võtmisel – ja millise baari reitinguga? Kas nad saavad esitada FDA nõuetele vastavuse dokumente teie toote konkreetse sisevoodri materjali kohta, mitte ainult nende üldise materjalivaliku kohta? Kuidas saadakse suletud pooridega vahtu ja kas tihedust valideeritakse sissetulevate materjalipartiide puhul? Kas RF-keevitusparameetrid on dokumenteeritud vastavalt materjali spetsifikatsioonidele ja kuidas kontrollitakse vastavust kogu tootmismahule?
Tootja, kellel on selles rakendusruumis tõelised võimed, vastab neile küsimustele üksikasjalikult. 72-tunnise temperatuuri hoidmise mehhanism tegelikes logistikatingimustes on spetsiifiline, kontrollitav ja seda pole eriti raske kirjeldada – mis tähendab, et ebamäärased vastused on iseenesest tähenduslik teave.
Korduma kippuvad küsimused
Mis on RF-keevituse peamine eelis meditsiinilistes pehmetes jahutites õmblemise ees?
RF-keevitus sulatab TPU-paneelid molekulaarsel tasemel, luues pideva hermeetilise sisemuse, millel pole nõelaauke, õmblusteipi ega niiskuse või saaste läbitungimise teid. Meditsiini- ja toidurakenduste puhul välistab see nii jääpeetust vähendava soojussilla kui ka bioloogilise saastumise riski, mis tekib niiskuse imbumisel õmmeldud koti isolatsiooniõõnde. RF-keevitatud jahuti sisepinda saab täielikult steriliseerida; õmmeldud jahuti isolatsiooniõõnsus ei saa.
Kas suletud pooridega vahtjahutid suudavad temperatuuri usaldusväärselt hoida 72 tundi?
Õigetes tingimustes jah, kuid spetsifikatsioon peab olema täpne nende tingimuste kohta. Suure tihedusega suletud pooridega vaht koos RF-keevitatud hermeetilise kesta ja õhukindla sulguriga säilitab pidevalt oma nimiväärtuse R-väärtuse, kuna vaht ei ima niiskust, mis halvendaks selle soojustakistust. Tegelik hoidmisaeg sõltub ümbritsevast temperatuurist, kasuliku koormuse massist, faasimuutuse materjali mahust ja koti avamise sagedusest. Konkreetsete temperatuuriakende puhul – näiteks 2 °C kuni 8 °C bioloogiliste ainete puhul – saab neid muutujaid modelleerida ja testida määratletud keskkonnatingimustega, et saada kontrollitav toimivusspetsifikatsioon.
Kas TPU pehmed jahutid sobivad bioloogiliste ainete ja vaktsiinide transportimiseks?
Toidukvaliteediga FDA-ga ühilduvad TPU koostised vastavad bioloogiliste ja vaktsiinitranspordi rakenduste materjalinõuetele. Asjakohased spetsifikatsioonid on BPA-vabad, PFAS-vabad ja toiduga kokkupuutumisel FDA-ga ühilduvad – see on meditsiiniliste rakenduste puhul asjakohane lähtestandard. Sisevooder peab olema ka keemiliselt vastupidav kasutusvahelisel steriliseerimisel kasutatavatele desinfektsioonivahenditele. Vastavusdokumendid peaksid olema konkreetsed teie tootes kasutatud vooderdise materjali ja tootmispartii kohta, mitte tarnija üldised suutlikkuse nõuded.
